TSXF型法蘭式管道限位伸縮接頭的產品特點

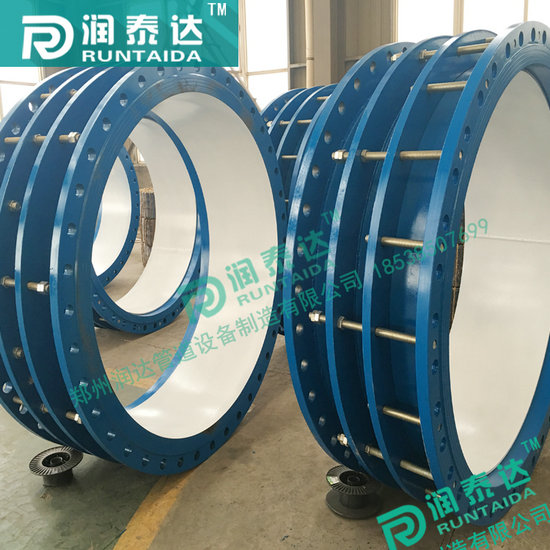

TSXF型法蘭式管道限位伸縮接頭
法蘭式管道限位伸縮器又稱限位伸縮接頭，限位伸縮節。該產品在管道允許伸縮量中可以自由伸縮，一旦越過其最大伸縮量就起到限位，確保管道的安全運行，特別在有振動或有一定斜度及在拐彎的管路中的連接尤為適用。
產品特點：
法蘭式管道限位伸縮接頭是在管道伸縮接頭原有性能的基礎上，增設限位裝置，在最大伸縮量處用雙螺母鎖定，起到限位作用。
采用標準：
法蘭連接尺寸 GB4216.3-84 GB4216.4-84 GB9115.8-88
壓力試驗 GB/T13927-92
單法蘭伸縮接頭顧名思義只有一片法蘭，安裝時調整產品兩端與管道或法蘭的安裝長度，它適應在管道線路上一端是法蘭連接，另一端是焊接的。在使用的時候對角均勻擰緊壓蓋螺栓，再調整好螺母，這樣就能讓管道在伸縮量范圍內可以自由伸縮，鎖定伸縮量，保證管道的安全運行。在管道中可以使用在壓力不是特別大的管道中，適用位置比較廣泛。
在使用過程中，法蘭的一端要要采用對角線上的螺母對應上緊，受力均勻，保證不會出現受力不均的情況出現，保證連接的穩固性。焊接的一端，焊接的時候要注意焊接的程度，焊的程度過了的話，就很容易焊穿，焊輕的話又會容易遇到漏焊和虛焊。所以在焊接的時候一定要把焊接部位的范圍清理干凈，露出金屬光澤為止，在焊接的時候可以仔細的觀察到焊接的詳細情況，可以大大減少隱患的發生，從而變相的延長單法蘭伸縮器的使用壽命。
伸縮接頭應用范圍：
伸縮接頭產品適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于250度的蒸汽和顆粒粉狀等介質。
單法蘭限位伸縮接頭安裝說明：
伸縮接頭適用于一邊與法蘭連接，一邊與管道焊接，安裝時調整產品兩端與管道或法蘭的安裝長度，對角依次均勻擰緊壓蓋螺栓，再調整好限位螺母，這樣就能讓管道在伸縮量范圍內可以自由伸縮，鎖定伸縮量，確保管道的安全運行。
伸縮接頭功能介紹:
伸縮接頭，型號VSSJA-1或BF型，伸縮接頭是由松套伸縮接頭和一個限位短管組合而成。伸縮接頭能防止管道因超量位移導致補償接頭的泄漏或損壞，主要用于在允許位移范圍內吸收軸向位移和承受軸向壓力推力的管道松套連接。
伸縮接頭優點：安裝方便快捷、密封可靠、維修方便。
|
